自制M.2 NVME热管散热器

[ 2019-11-30 19:25:05 | 作者: 牛犊 ]

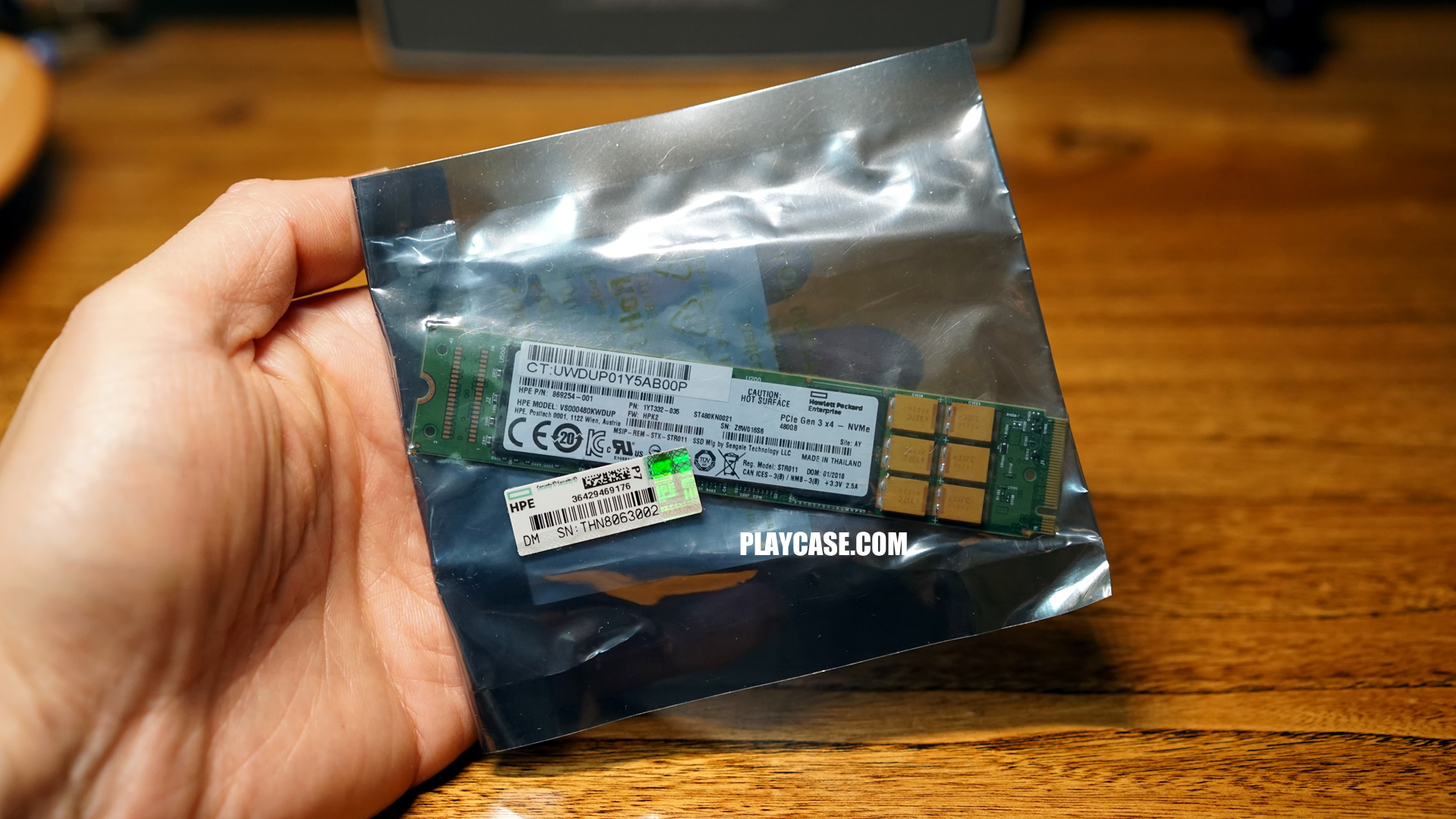

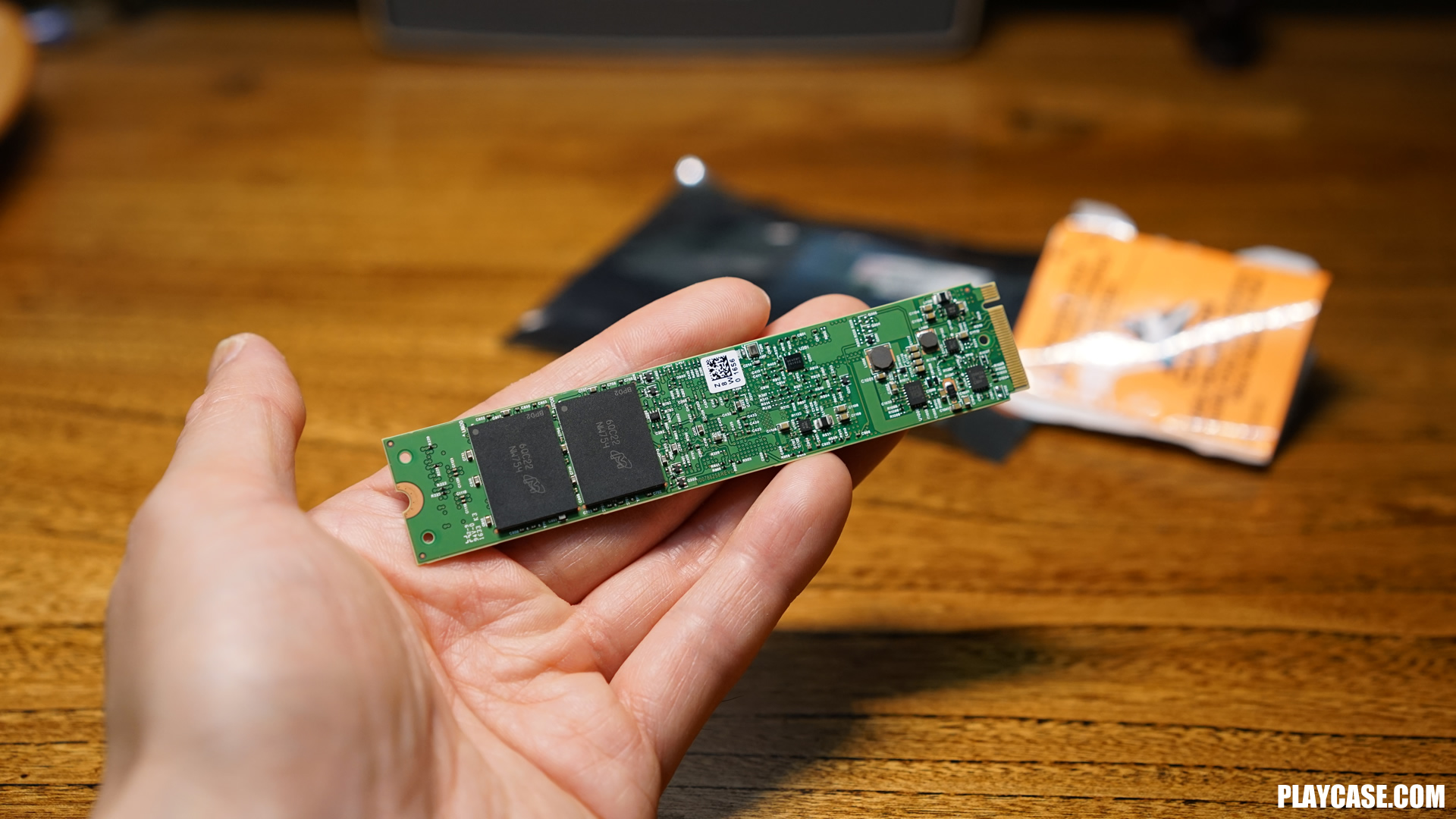

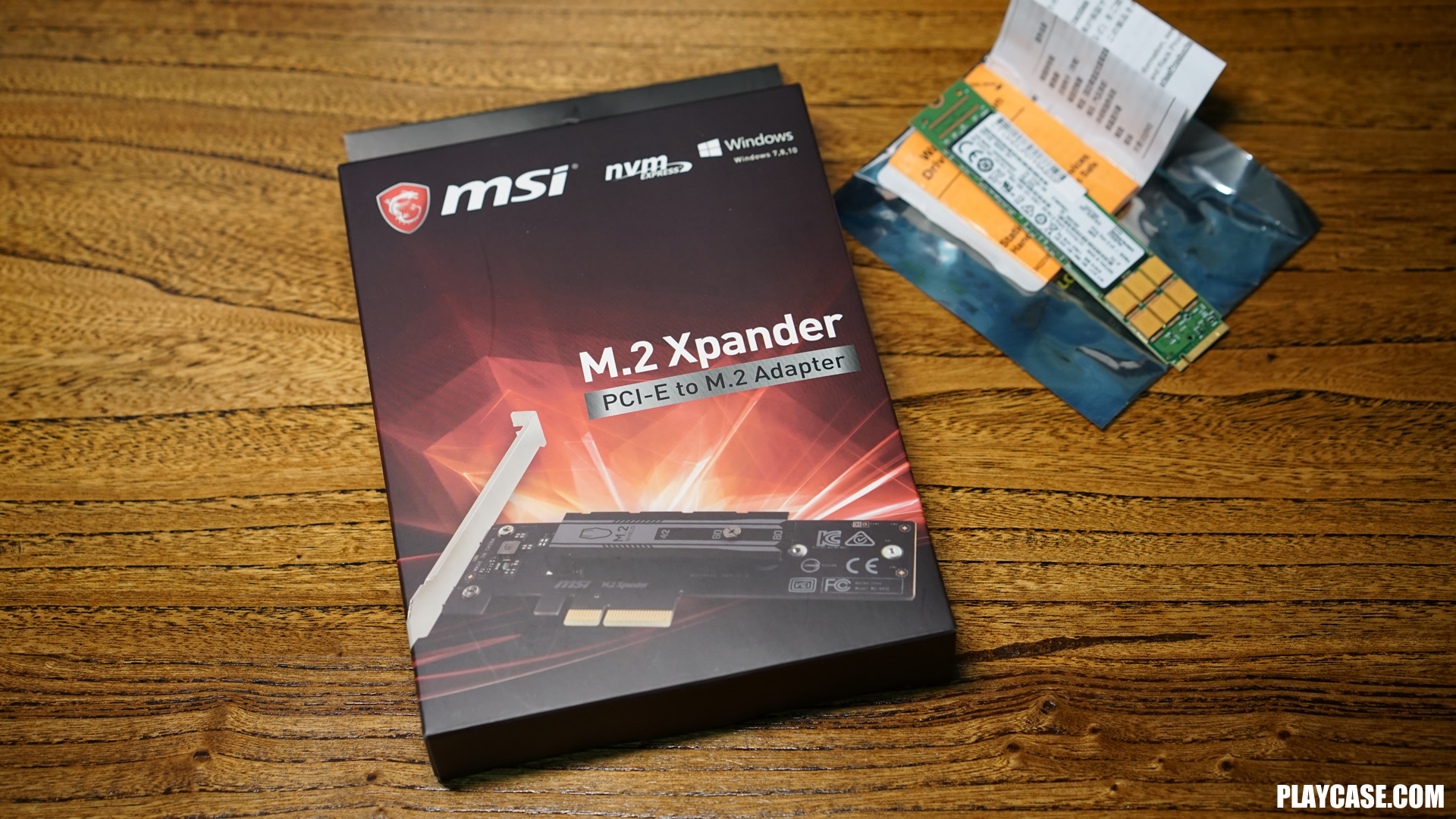

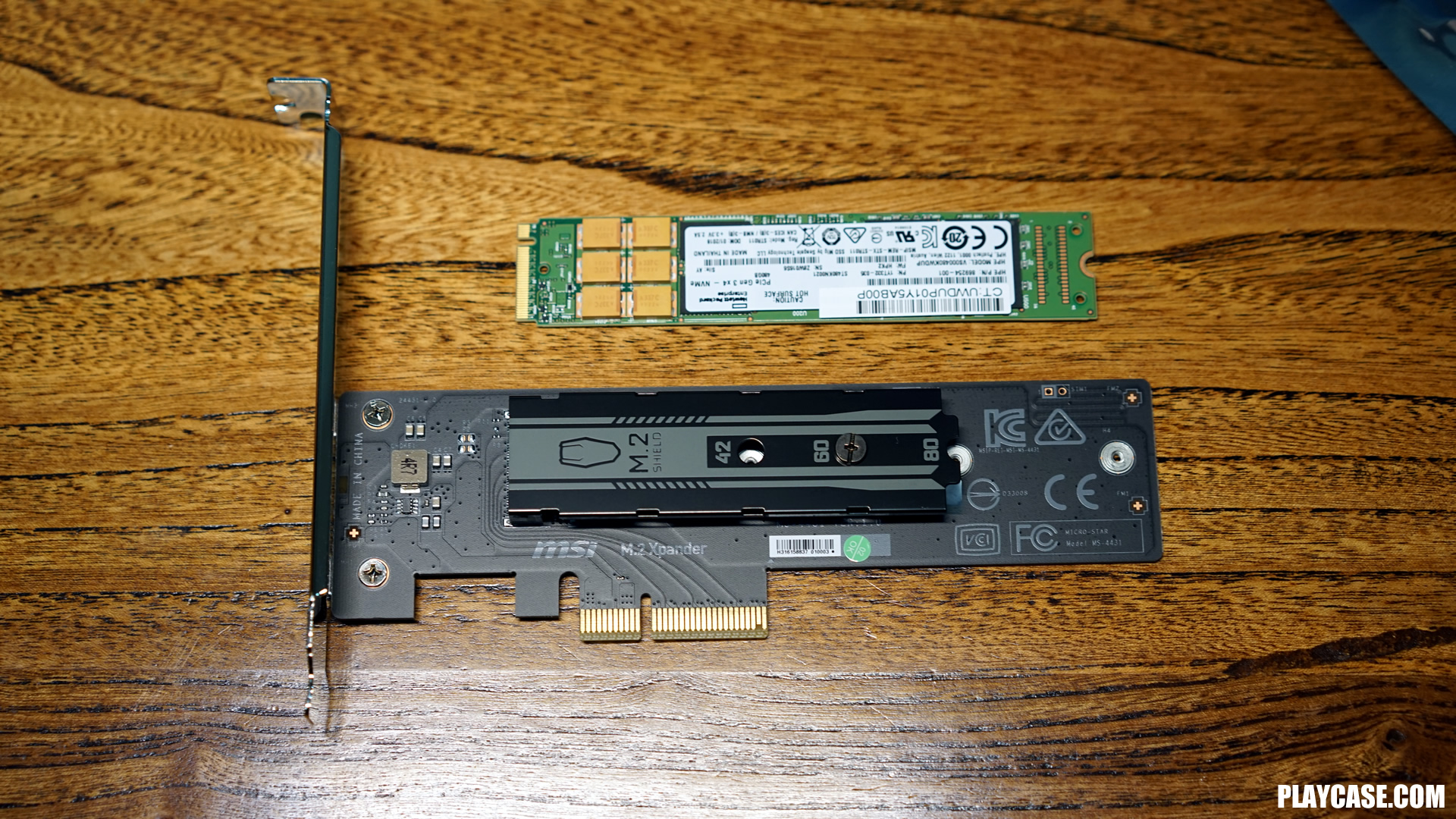

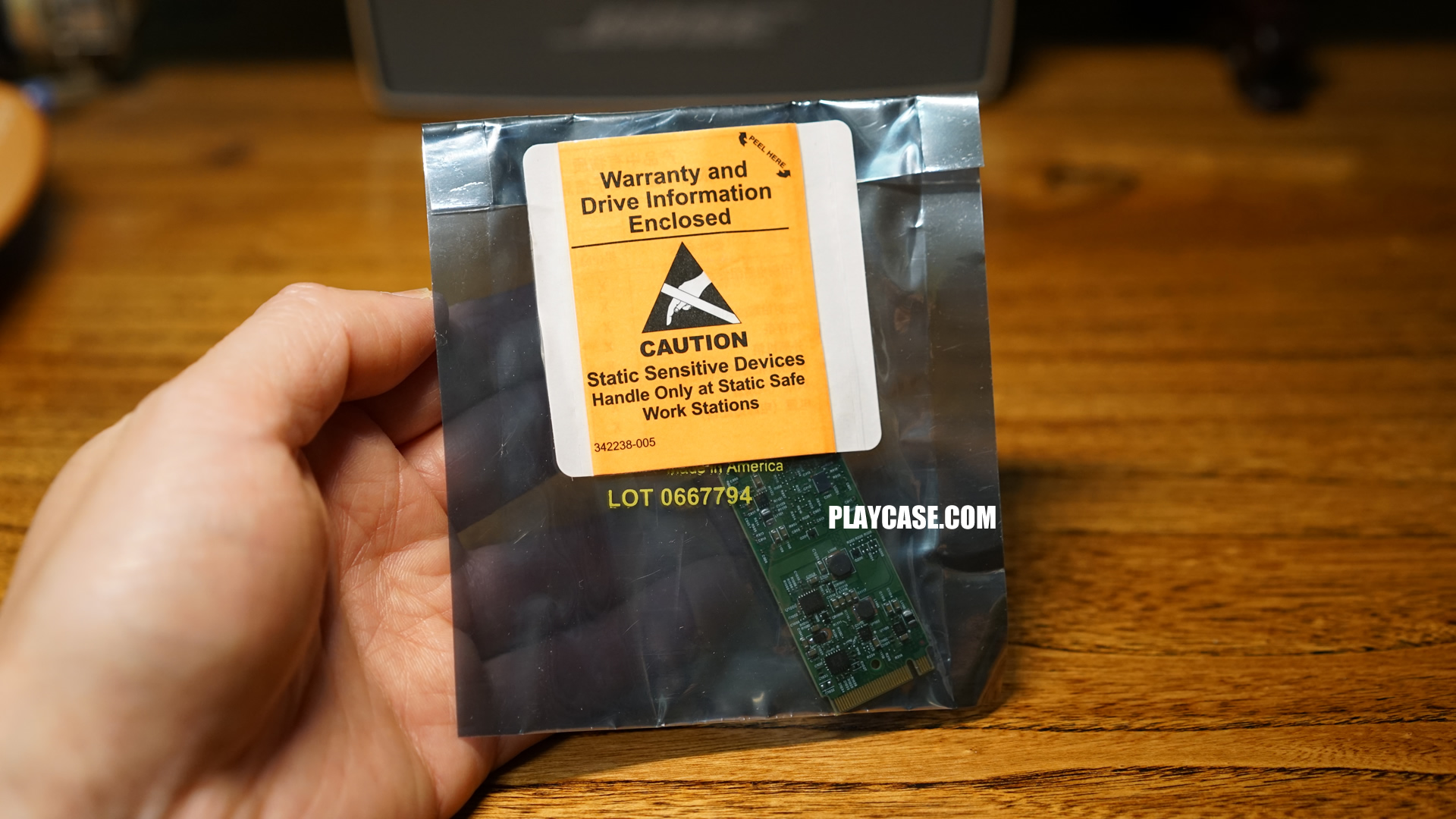

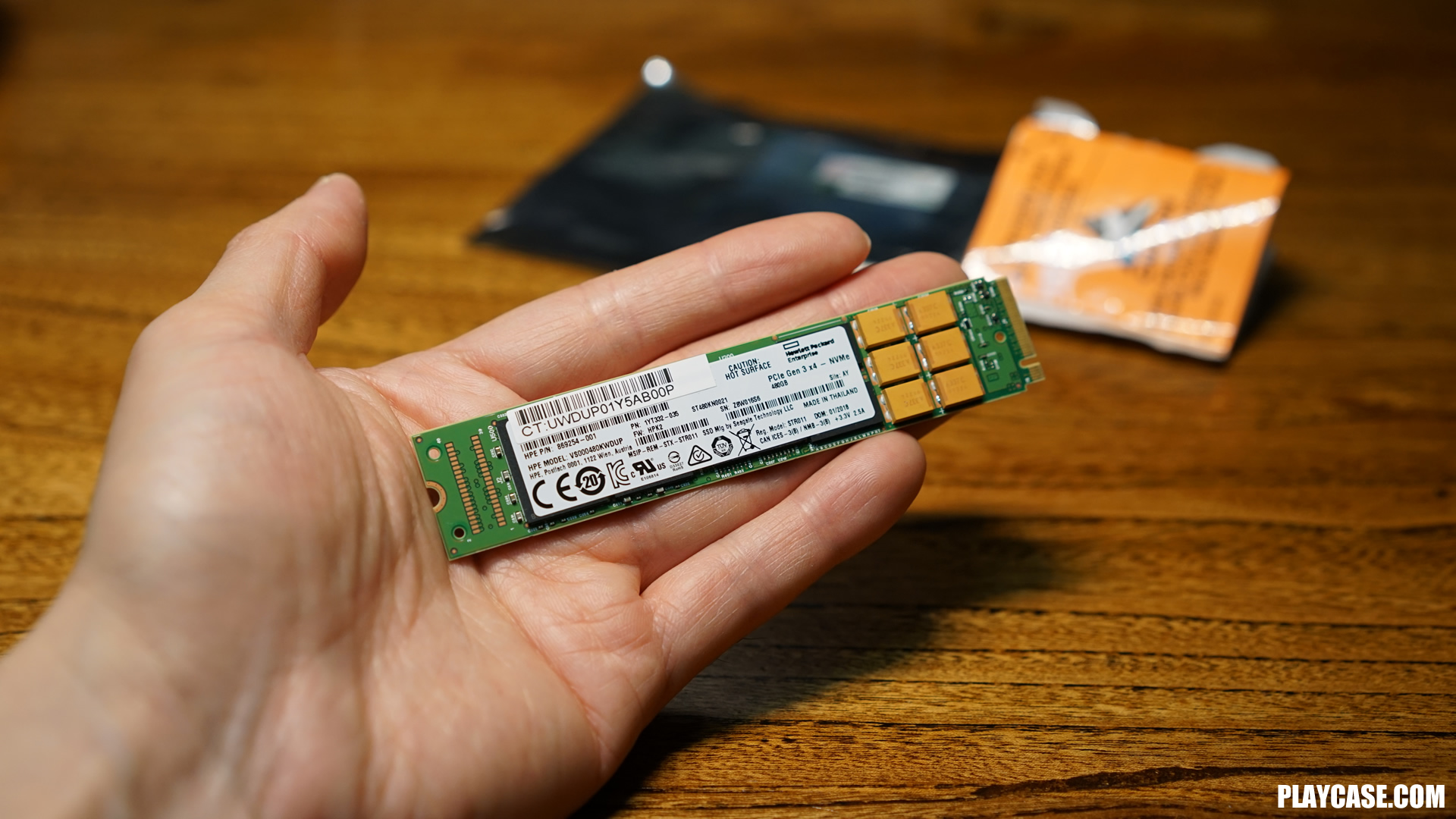

弄个BT盘,希捷企业级XM1440 M.2 NVME SSD,镁光eMLC颗粒,Marvell 88SS1093主控,全新HP OEM,由于是22110规格只能用转接卡。价格白菜,缺点是写入速度一般,发热量感人。

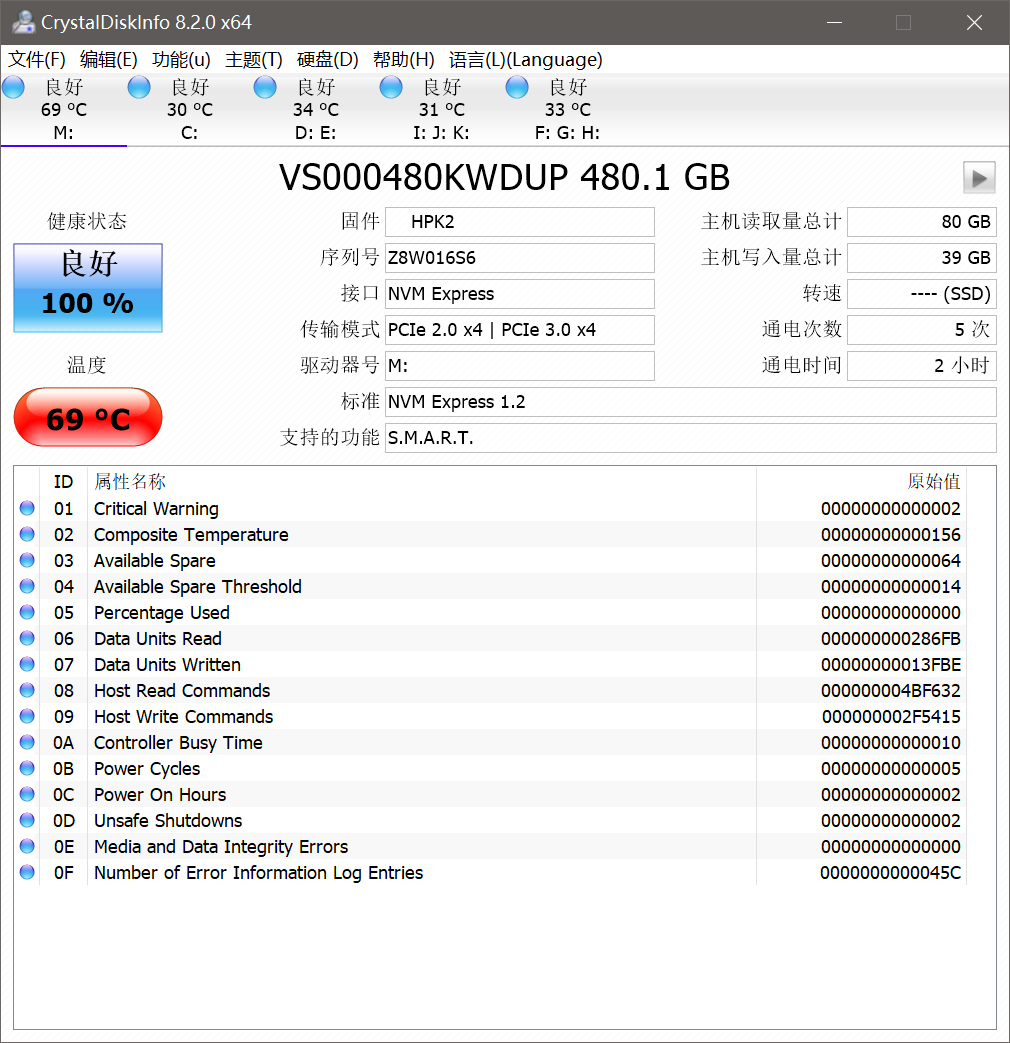

速度不是主要关注项,来看温度吧,没装散热片待机直上70,这时候测速会严重掉速,所以本次重点是DIY热管散热器,目的是解决m.2 nvme固态高温掉速。

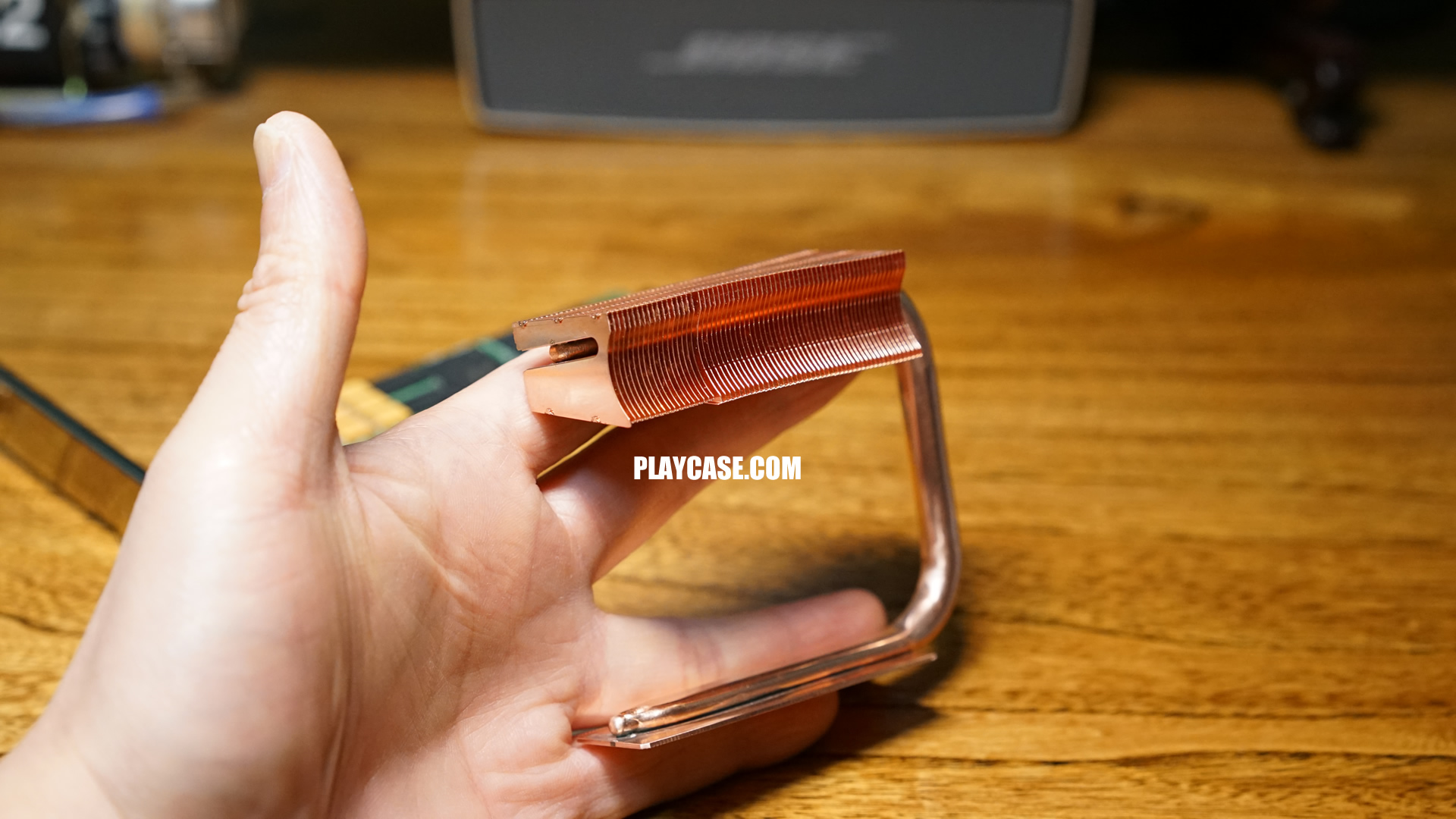

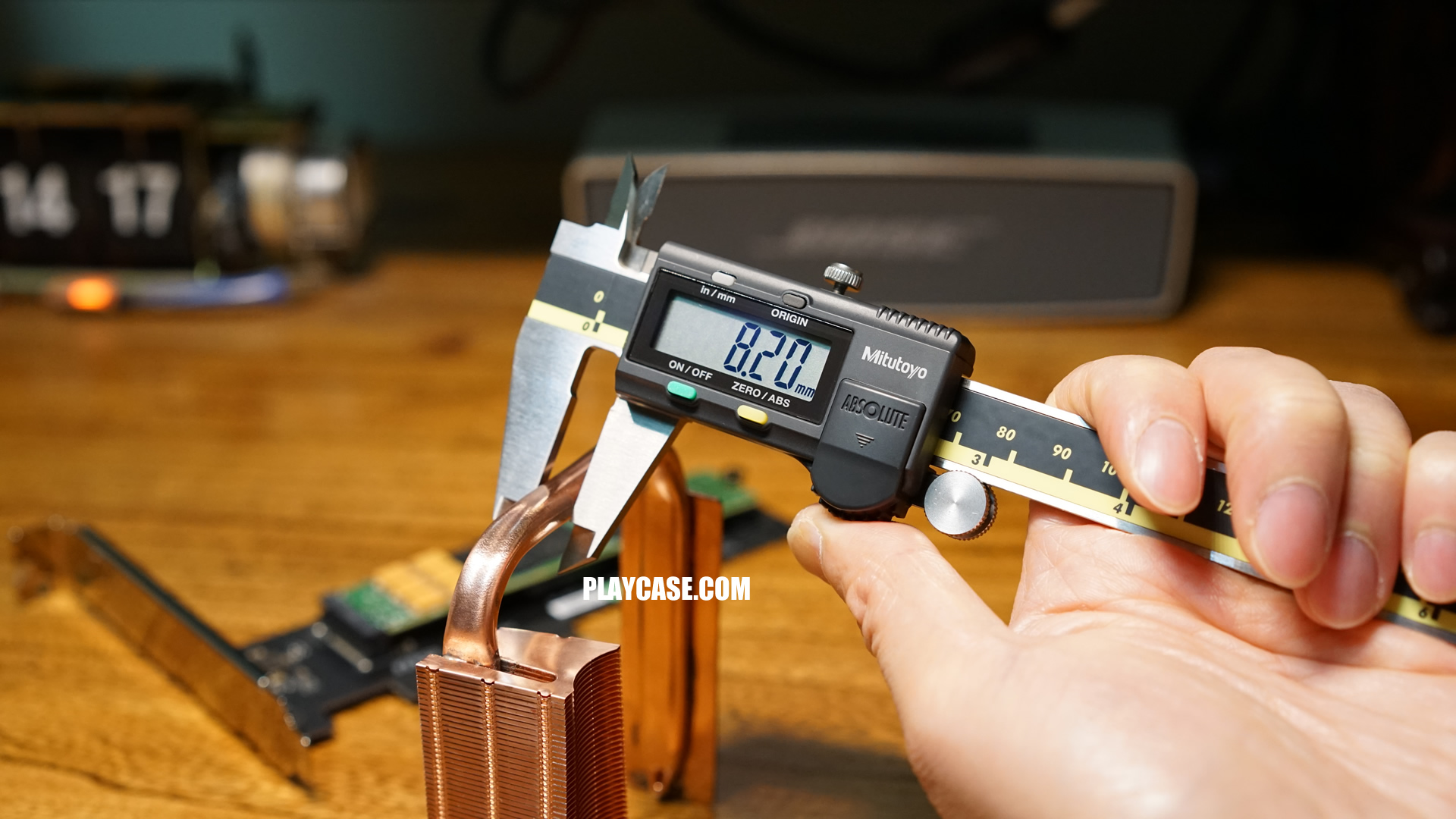

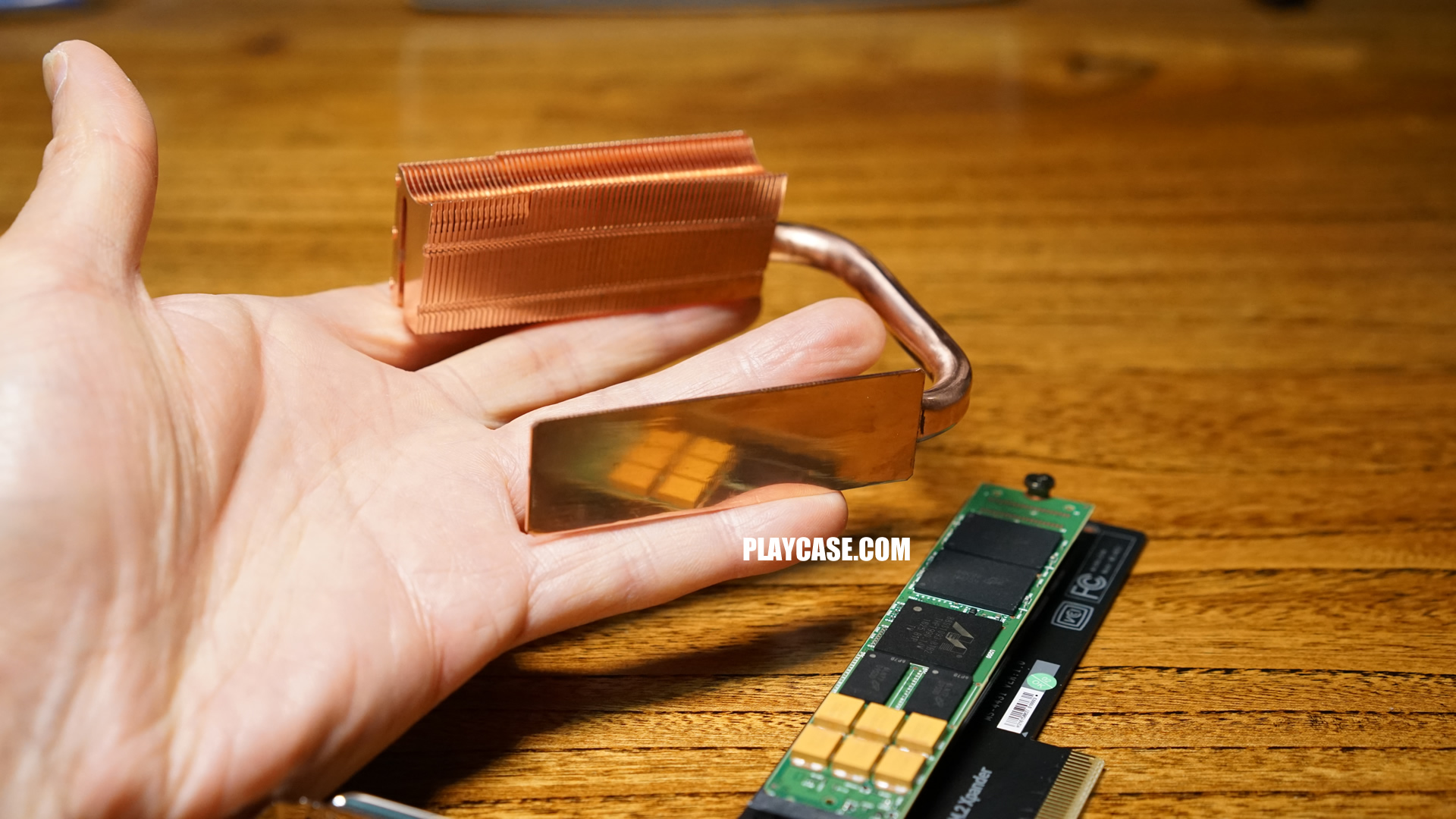

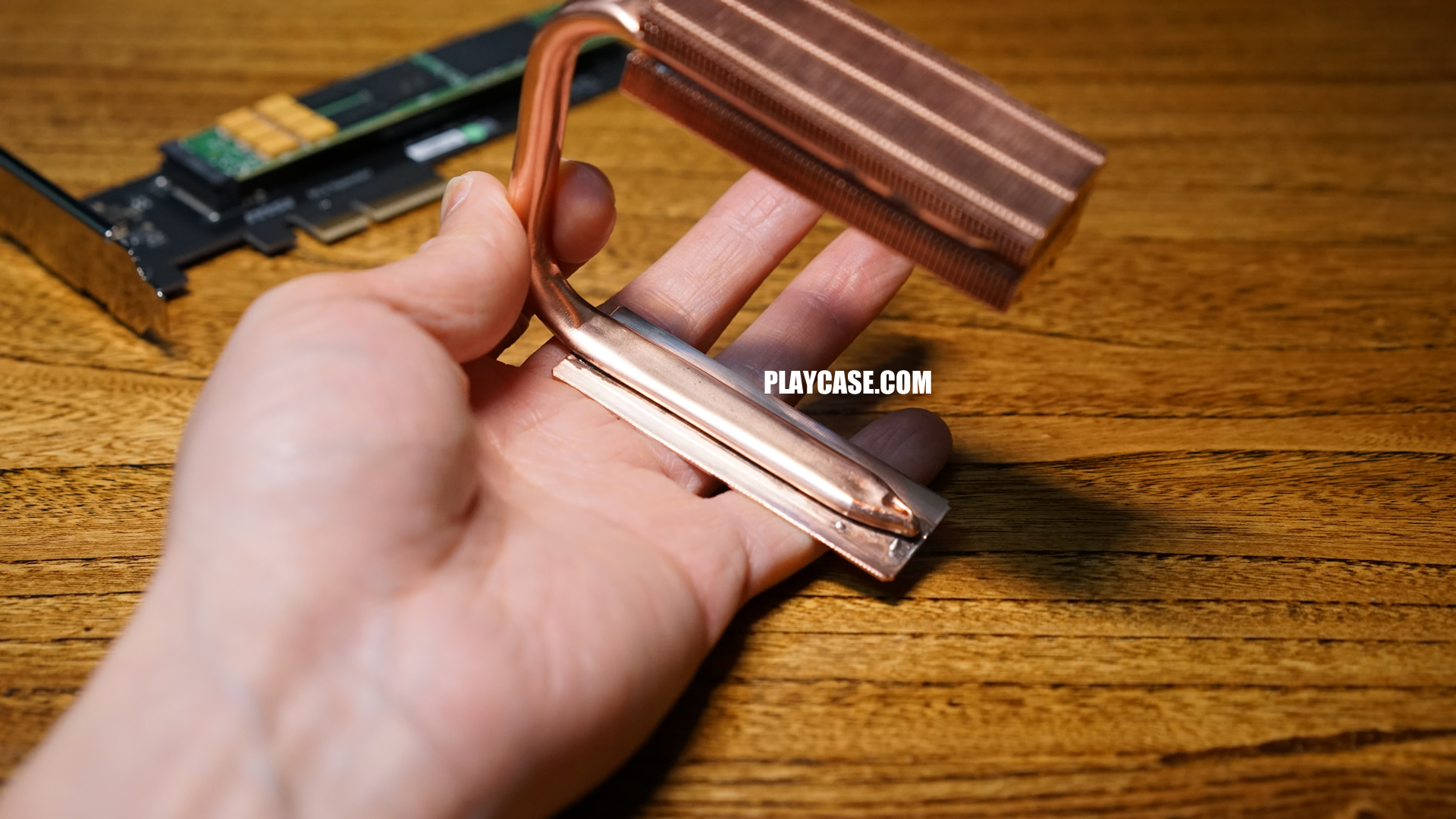

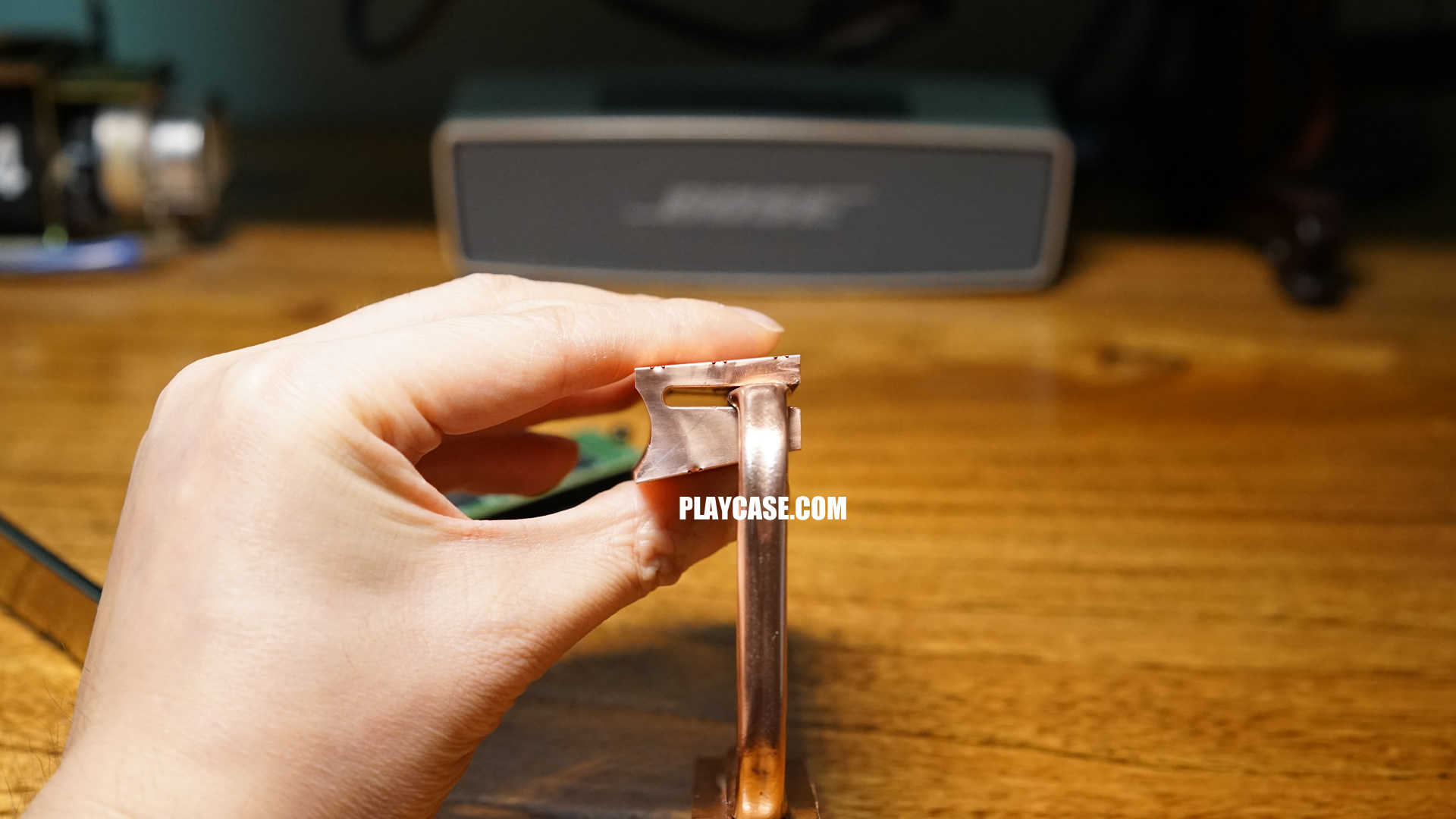

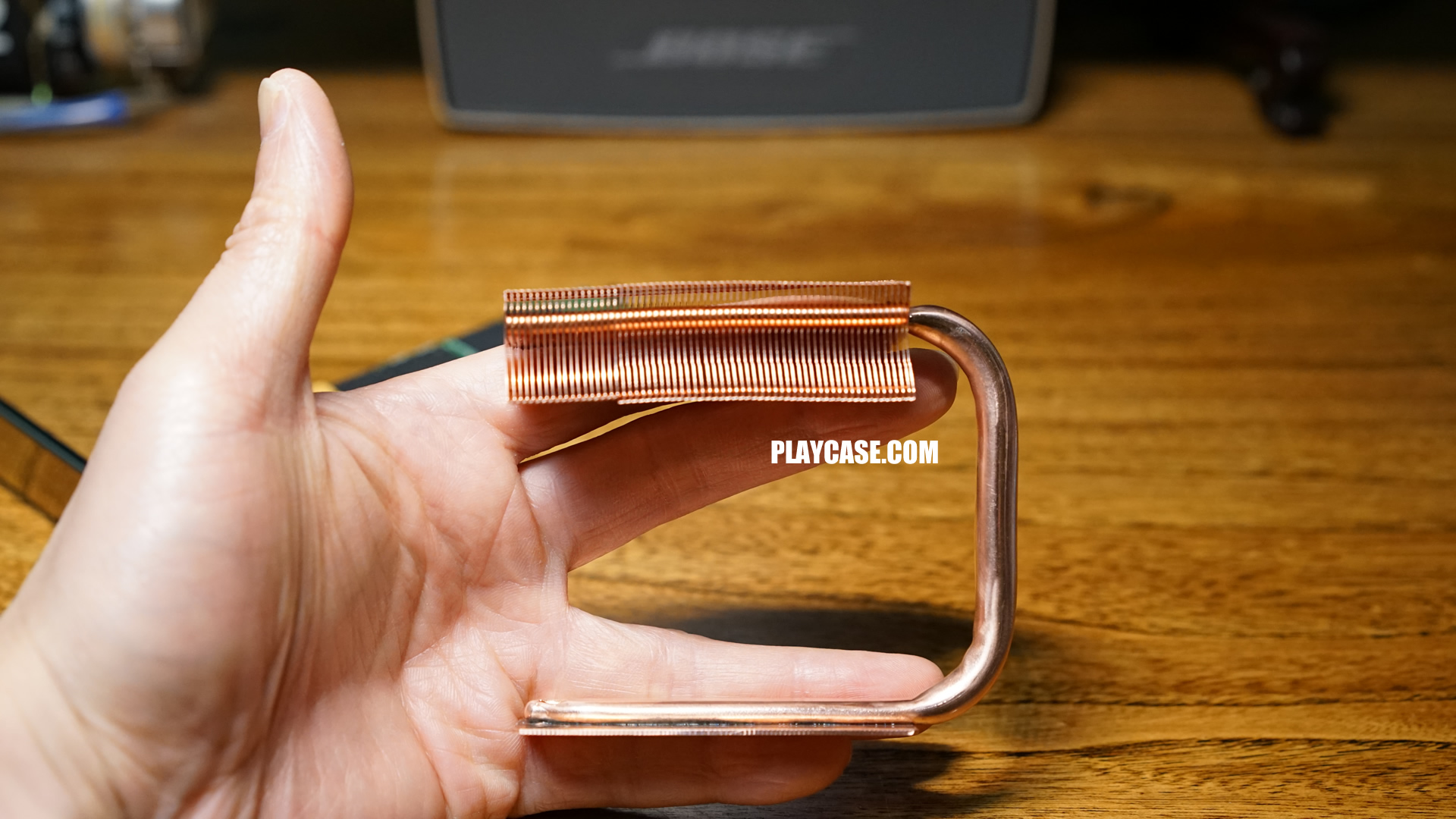

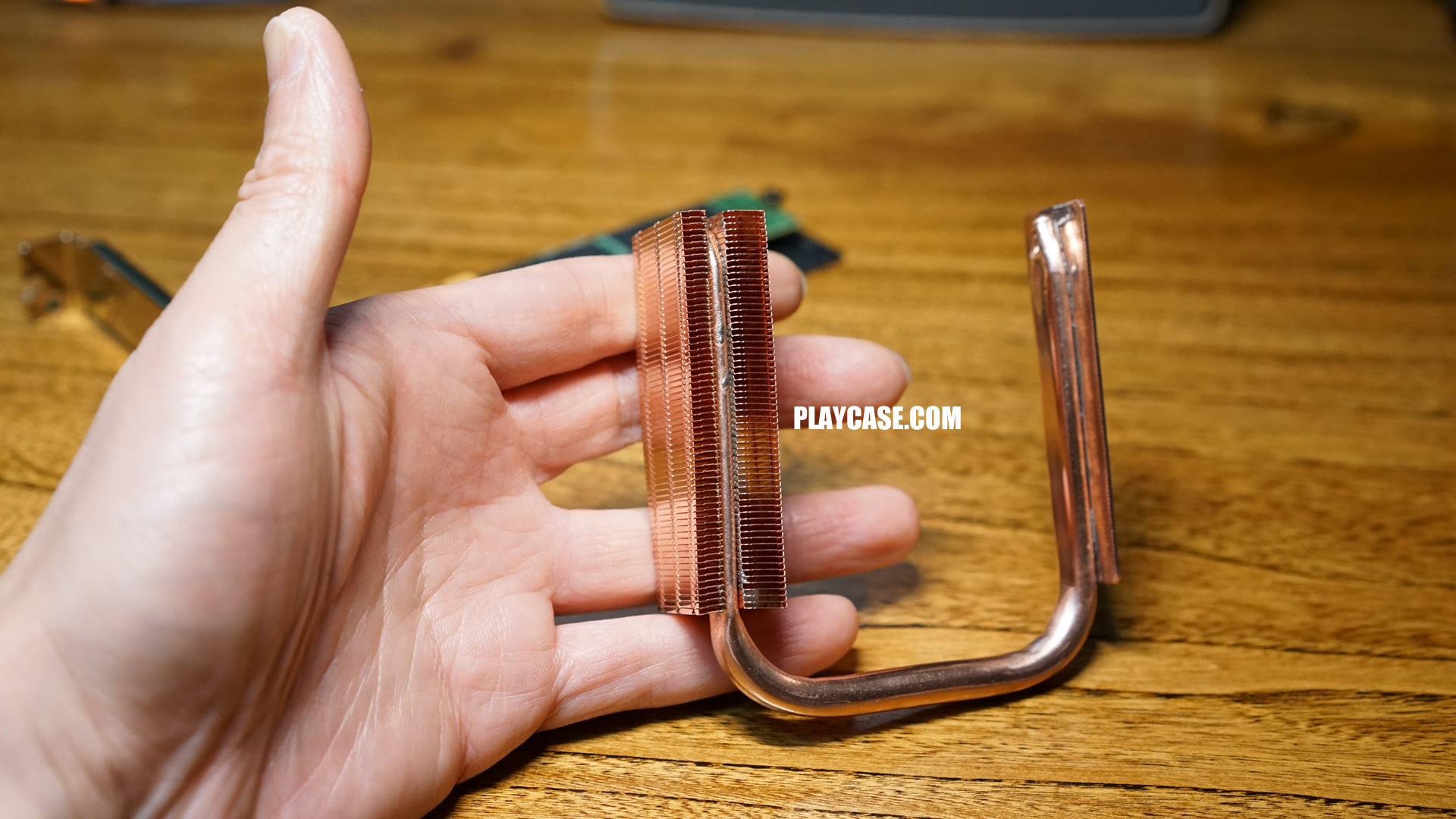

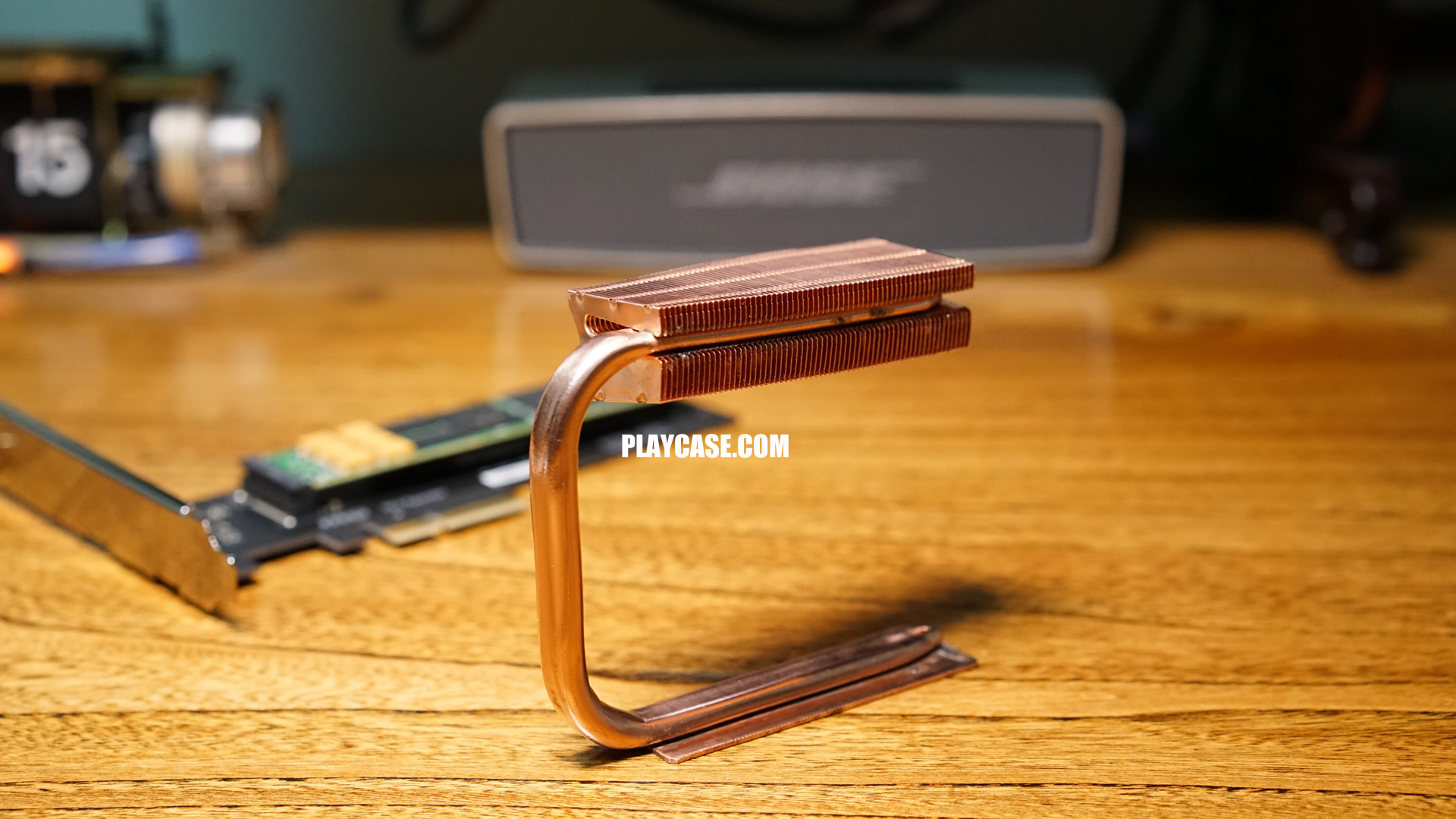

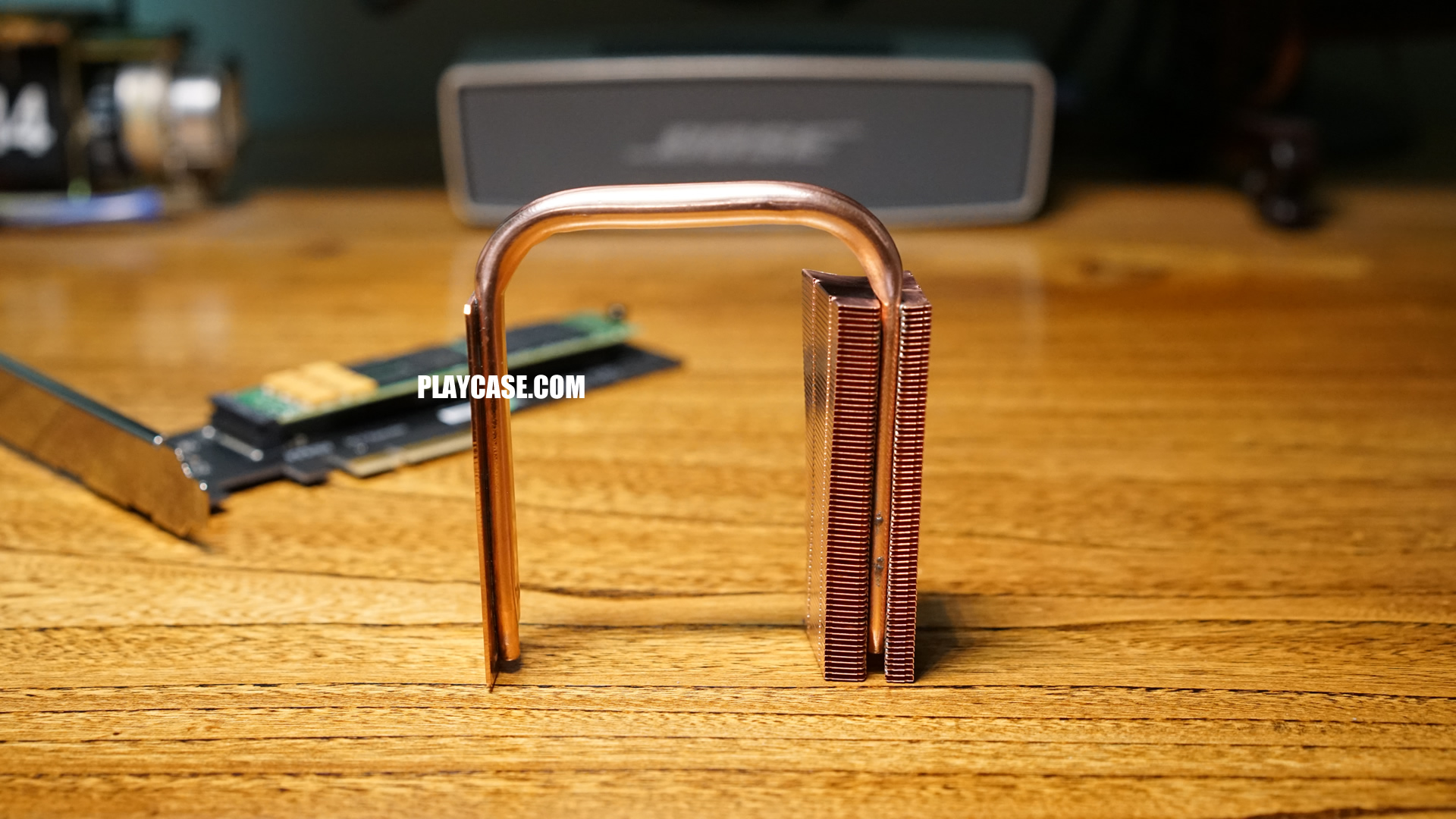

量身打造的70*22mm铜板用焊锡连接一根直径8.2mm的热管,散热片其实不需要太大,也无需主动散热,因为要保证强度,与芯片接触面没用贴片固定,而是直接用ST922导热胶固化,日后拆解成为不可能。

导热胶固化时间需要两个小时,最后附上实测前后待机温度对比,暴降34度!直接对半砍,温度被压的死死的。整个散热器成本不到30元,对比淘宝上279元的CRYORIG/快睿热管散热器,顽胜。

uploads/201912/08_145853_18.jpg

uploads/201911/30_193302_1.jpg

uploads/201911/30_193305_2.jpg

uploads/201911/30_193308_3.jpg

uploads/201911/30_193312_4.jpg

uploads/201911/30_193315_5.jpg

uploads/201911/30_193318_6.jpg

uploads/201911/30_193321_7.jpg

uploads/201911/30_193324_8.jpg

uploads/201912/08_145818_9.jpg

uploads/201912/08_145821_10.jpg

uploads/201912/08_145825_11.jpg

uploads/201912/08_145828_12.jpg

uploads/201912/08_145831_13.jpg

uploads/201912/08_145834_14.jpg

uploads/201912/08_145838_15.jpg

uploads/201912/08_145846_16.jpg

uploads/201912/08_145850_17.jpg

uploads/201912/08_145853_18.jpg

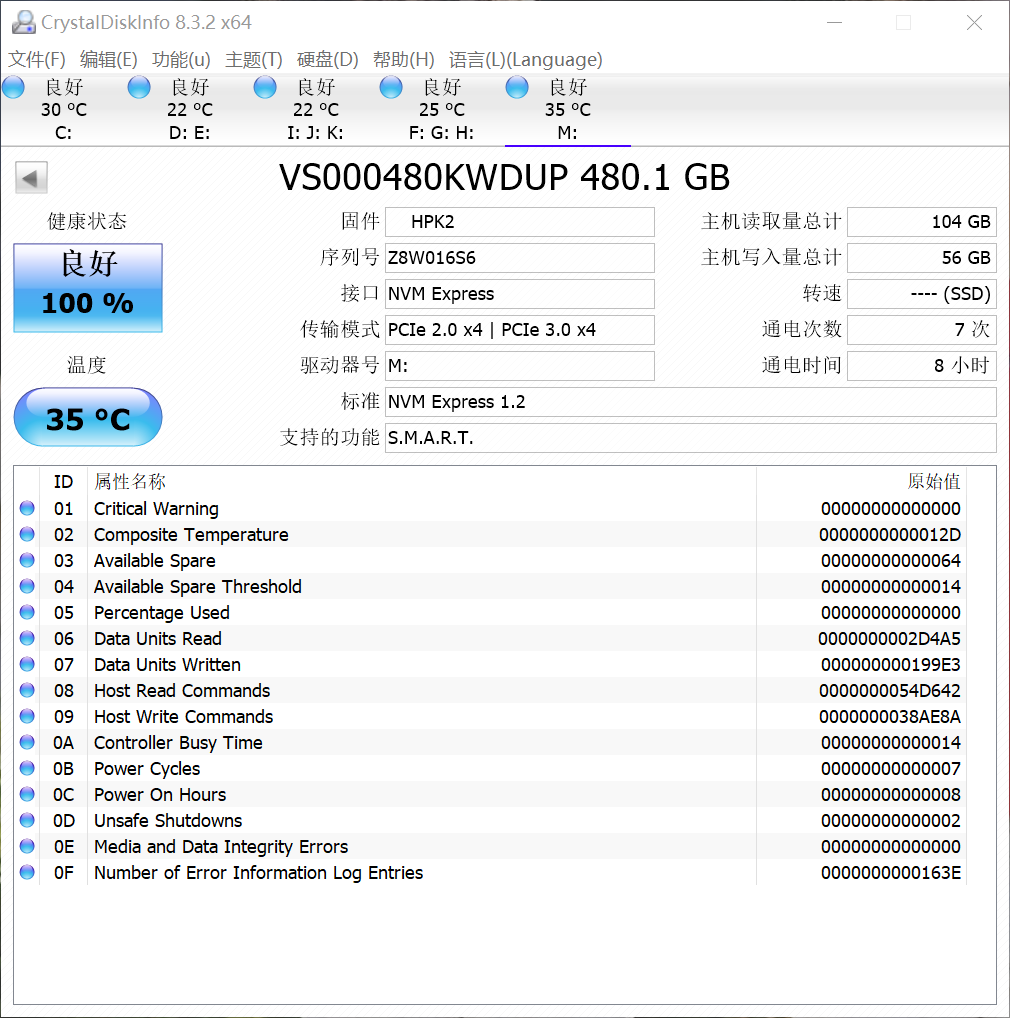

装散热器前后待机温度对比,直接对半暴降34度,被压的死死的。
