ASUS RT-N16 换电容

[ 2012-02-11 20:31:30 | 作者: 牛犊 ]

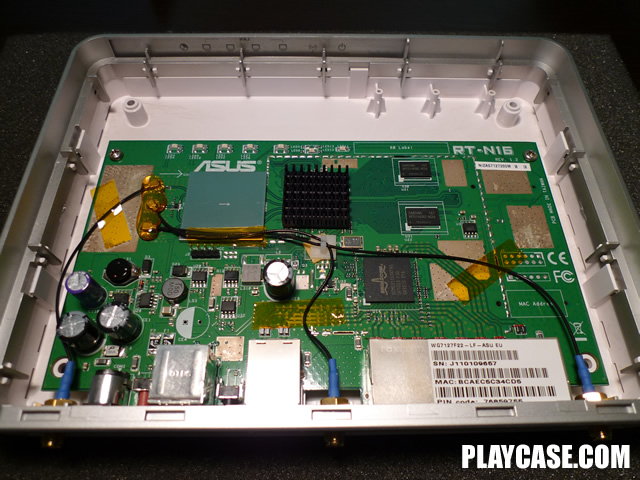

焊接技术不断练习中,这次拿n16开刀,拆开发现n16上4颗电解电容规格都比较高,正好用上三洋SEPF,也是聚合物中最高级别,这次打磨成本比较高。

换电容到不难,最难的是拆电容,无铅工艺PCB板上的焊锡用手动吸锡器根本吸不走,像水泥一样坚固,最后焊台设定到420度,边加热边拔+针头伺候,才搞定,换这4颗电容用了1个小时。

特别要注意PCB上电容正负极标识非常规(好像华硕一贯如此),阴影是正极,幸好及时发现,不然非爆炸不可。

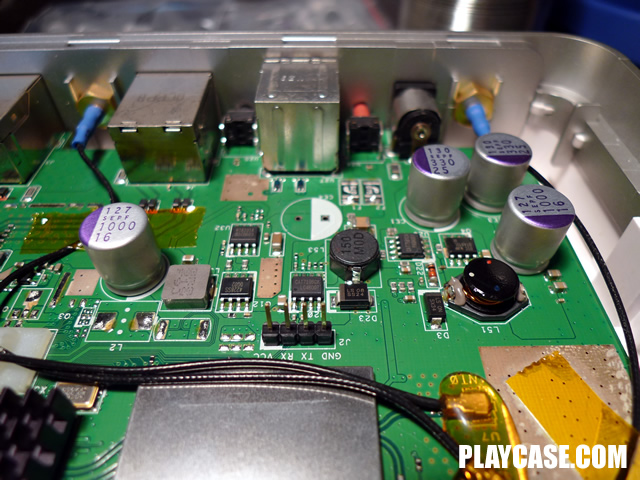

25v/470uf 替换为 三洋SEPF 25v/330uf *2
16v/680uf 替换为 三洋SEPF 16v/1000uf
16v/1000uf 替换为 三洋SEPF 16v/1000uf

uploads/201202/11_204624_5.jpg


uploads/201202/11_204556_1.jpg


uploads/201202/11_204602_2.jpg

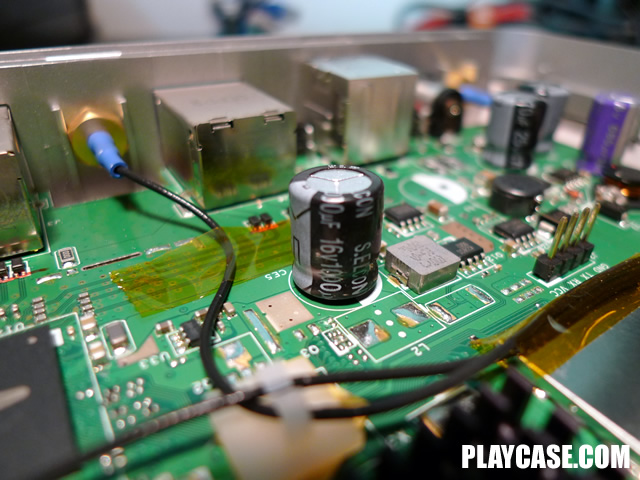

16v1000uf

uploads/201202/11_204608_3.jpg

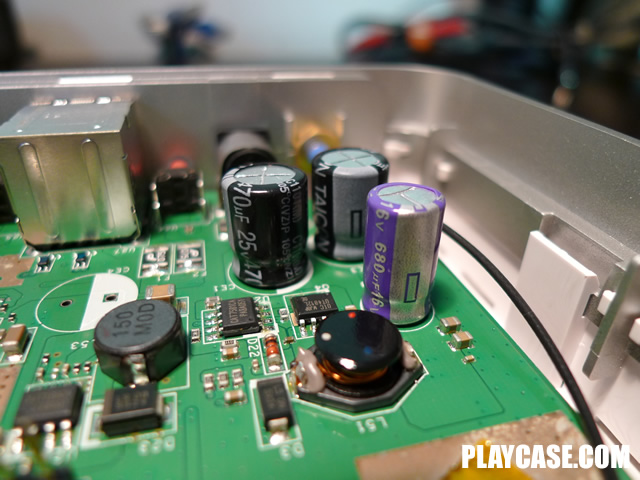

25v470uf*2
16v680uf

uploads/201202/11_204615_4.jpg

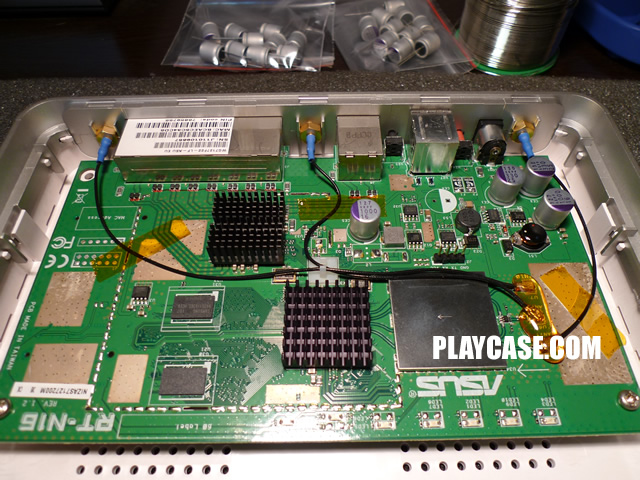

顺便在交换芯片上加上散热片,大功告成,最强n16诞生!

uploads/201202/11_204630_6.jpg

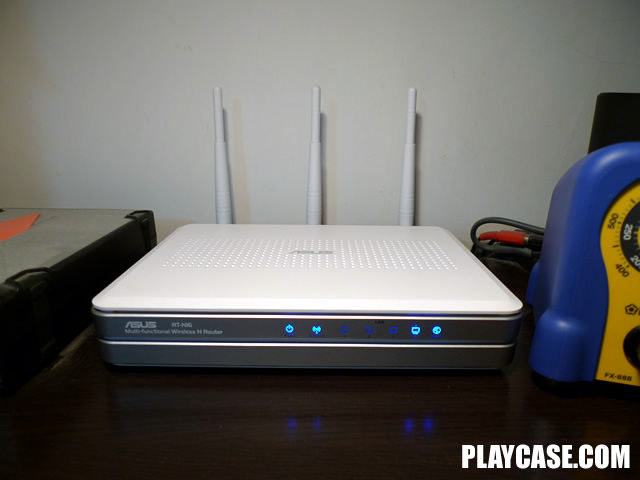

开机一切正常。
[最后修改由 牛犊, 于 2012-12-28 17:02:10]
评论Feed 评论Feed: http://www.playcase.com/blog/feed.asp?q=comment&id=190

View Mode: 显示全部 | 评论: 2 | 引用: 0 | 排序 | 浏览: 24782
引用 garbage*
[ 2013-07-17 12:29:47 ]
想问一下,换了电容其实有什么不一样了?

Re:目前超频到533,使用上没什么不同,练手而已。
[最后修改由 牛犊, 于 2013-07-17 15:48:41]
引用 hahaj*
[ 2016-05-21 17:21:22 ]
楼主,剩下的电容有意出售吗?

Re:不知你需要哪种规格,q联系吧。
[最后修改由 牛犊, 于 2016-05-23 14:04:32]
